Преобразователи давления повышенной компактности danfoss mbs 3000
| Артикул: | |
| Производитель: | Danfoss |
Преобразователи давления предназначены для измерения давлений жидкостей и газов в промышленности. Корпус датчика изготовлен из кислотостойкой нержавеющей стали Точность обеспечивается лазерной калибровкой, встроенной температурной компенсацией и помехозащищенностью в соответствии с нормами электромагнитной совместимости EU EMC.
Компактный преобразователь давления MBS 3000, предназначенный для использования почти во всех промышленных областях применения, обеспечивает надежное измерение давления даже в жестких условиях окружающей среды.
Версия для печати
- Модификации
- Характеристики
- Документация
| Артикул | Наименование | Цена (без НДС) | Количество | |
|---|---|---|---|---|
| 000020511 | MBS 3000 преобр давл. (10 bar) 0-10В G1/2 (060G3984) БЕЗ ГП | 8729.82 |
| |
| 000020507 | MBS 3000 преобр давл. (10 bar) 0-10В G1/4 (060G1650) БЕЗ ГП | 8729.82 |
| |
| 000038303 | MBS 3000 преобр давл. (6 bar) 4-20мА G1/2 (060G1540) БЕЗ ГП | 8031.19 |
| |
| 000040936 | MBS 3000 преобр давл. (0..2,5 bar) 4..20, G1/4 (060G1122) БЕЗ ГП | 8031.19 |
| |
| 000040700 | MBS 3000 преобр давл. (16 bar) 4-20мА G1/2 (060G1413) С ГП | 8468.26 |
| |
| 000036386 | MBS 3000 преобр давл. (10 bar) 4-20мА G1/2 (060G1412) С ГП | 8468.26 |
| |
| 000040935 | MBS 3000 преобр давл. (0..1 bar) 4..20, G1/4 (060G1113) БЕЗ ГП | 8031.19 |
| |
| 000032243 | MBS 3000 преобр давл. (400 bar) 4-20мА G1/4 (060G1109) БЕЗ ГП | 8031.19 |
| |
| 000032242 | MBS 3000 преобр давл. (60 bar) 4-20мА G1/4 (060G1106) БЕЗ ГП | 8031.19 |
| |
| 000050202 | MBS 3000 преобр давл. (60 bar) 4-20мА G — 1/4 Male (060G1102) с ГП | 8468.26 |
| |
| 000044341 | MBS 3000 преобр давл. (16 bar) 4-20мА M20x1.5 (060G3822) БЕЗ ГП | 8031.19 |
| |
| 000050199 | MBS 3000 преобр давл. (60 bar) 4-20мА G1/4 (060G1106) с ГП | 8468.26 |
| |
| 000011618 | MBS 3000 преобр давл. (10 bar) 4-20мА G1/2 (060G1412) БЕЗ ГП | 8031.19 |
| |
| 000020510 | MBS 3000 преобр давл. (6 bar) 0-10В G1/2 (060G3857) БЕЗ ГП | 8729.82 |
| |
| 000014739 | MBS 3000 преобр давл. (6 bar) 4-20мА G1/4 (060G1124) БЕЗ ГП | 8031.19 |
| |
| 000000460 | MBS 3000 преобр давл. (16 bar) 4-20мА G1/2 (060G1413) БЕЗ ГП | 8031.19 |
| |
| 000020505 | MBS 3000 преобр давл. (25 bar) 4-20мА G1/4 (060G1430) БЕЗ ГП | 8031.19 |
| |
| 000000459 | MBS 3000 преобр давл. (16 bar) 4-20мА G1/4 (060G1133) БЕЗ ГП | 8031.19 |
| |
| 000012619 | MBS 3000 преобр давл. (10 bar) 4-20мА G1/4 (060G1125) БЕЗ ГП | 8031.19 |
| |
| 000020512 | MBS 3000 преобр давл. (16 bar) 0-10В G1/2 (060G5561) БЕЗ ГП | 8729.82 |
| |
| 000021039 | MBS 3000 преобр давл. (160 bar) 4-20мА G1/4 (060G1112) БЕЗ ГП | 8031.19 |
| |
| 000020508 | MBS 3000 преобр давл. (16 bar) 0-10В G1/4 (060G3813) БЕЗ ГП | 8729.82 |
| |
| 000020509 | MBS 3000 преобр давл. (25 bar) 0-10В G1/4 (060G3814) БЕЗ ГП | 8729.82 |
| |
| 000020506 | MBS 3000 преобр давл. (6 bar) 0-10В G1/4 (060G3902) БЕЗ ГП | 8729.82 |
| |
| 000038384 | MBS 3000 преобр давл. (10 bar) 4-20мА G1/4 (060G1125) С ГП | 8147.28 |
| |
| 000046866 | MBS 3000 преобр давл. (16 bar) 4-20мА G1/4 (060G1133) c ГП | 8468.26 |
| |
| 000050391 | MBS 3000 преобр давл. (6 bar) 4-20мА G1/4 (060G1124) с ГП | 8468.26 |
|
Широкая номенклатура преобразователей давления предусматривает токовый выходной сигнал 4-20 мА, измерение абсолютного или относительного давления, различные диапазоны измерения от 0-1 до 0-600 бар, разнообразные варианты для подсоединения импульсных линий давления и электрических соединений.
Отличная вибростойкость, прочная конструкция, а также высокая степень электромагнитной совместимости и защиты от радиопомех обеспечивают соответствие MBS 3000 наиболее строгим требованиям, которые предъявляются к промышленным установкам.
- Выходной сигнал 4 — 20 мА
- Рабочая температура от -40 до 85° C
- Диапазон измерения 0 — 600 бар
- Стандартное устройство для подсоединения давления, G 1/4A ISO 228/1
- Для использования в промышленности при жестких условиях внешней среды, например, в насосах, компрессорах, пневматических системах и водоочистных установках.
Метрологические и механические характеристики
| Рабочая среда | Воздух, газы, жидкости (в т.ч. масла). | ||
| Тип измеряемого давления | абсолютное/относительное | ||
| Диапазоны измерений, бар | 0 – 1 …. 0 — 600 | ||
| Диапазон допустимых температур рабочей среды, °С | от -40 до 80 | ||
| Диапазон компенсированных температур, °С | от 0 до 80 | ||
| Предел допускаемой основной приведенной погрешности | ≤ 0,5 – 1 % диапазона измерений | ||
| Дополнительная погрешность на изменение температуры окружающего воздуха | ± 0,2 % диапазона измерений/10°C | ||
| Время реакции, мс | < 4 | ||
| Предельное давление перегрузки (статическое) | 6-кратный диапазон измерений, но не более 1500 бар | ||
| Давление разрыва чувствительного элемента | >6-кратный диапазон измерений, но не более 2000 бар | ||
| Технологическое соединение | внешняя резьба G1/4”A DIN 3852 стандартно | ||
| Материал частей контактирующий со средой | нержавеющая сталь AISI 316L | ||
| Корпус | нержавеющая сталь AISI 316L, класс защиты IP 65 или IP 67 (в зависимости от типа электрического присоединения) | ||
| Виброустойчивость | синусоидальное воздействие | 5-25 Гц амплитудой 15,9 mm-pp, 25-2000 Гц с ускорением 20g | |
| случайное воздействие | 5 – 1000 Гц с ускорением 7,5g | ||
| Устойчивость к ударам | удар 500 g в течении 1мс to IEC 60068-2-27 | ||
| Масса, кг | 0,2 – 0,3 | ||
Электрические характеристики
| Выходной сигнал | 4 – 20 мА (стандартно) | 0-5 В, 1-5 В, 1-6 В | 0-10 В, 1-10 В |
| Защита от неправильного включения полярности | есть | ||
| Напряжение питания Uпит, В | 9 — 32 | 9 — 30 | 15 — 30 |
| Номинальный ток, мА | — | ≤ 5 | ≤ 8 |
| Предельный ток, мА | 28 | — | — |
| Влияние изменения Uпит на точность | ≤ 0,05% диапазона измерений/10 В | ||
| Выходное сопротивление | — | ≤ 25 Ом | ≤ 25 Ом |
| Сопротивление нагрузки, Ом | RL≤( Uпит-9)/0,02 | RL>10 кОм | RL>15 кОм |
| Электрическое соединение | стандартно штекер DIN 43650 | ||

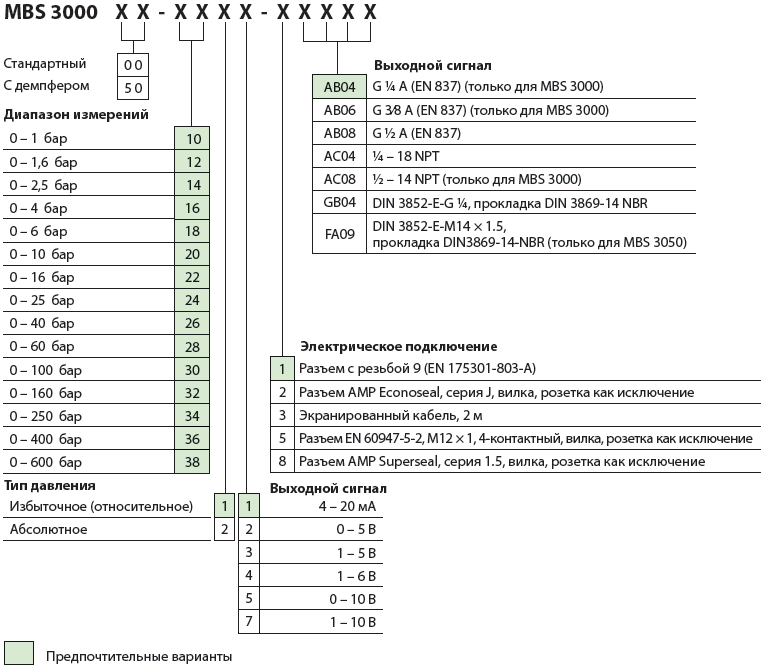

Обозначение при заказе
Источник
Широкая номенклатура преобразователей давления предусматривает токовый выходной сигнал 4-20 мА, измерение абсолютного или относительного давления, различные диапазоны измерения от 0-1 до 0-600 бар, разнообразные варианты для подсоединения импульсных линий давления и электрических соединений.
Отличная вибростойкость, прочная конструкция, а также высокая степень электромагнитной совместимости и защиты от радиопомех обеспечивают соответствие MBS 3000 наиболее строгим требованиям, которые предъявляются к промышленным установкам.
- Выходной сигнал 4 — 20 мА
- Рабочая температура от -40 до 85° C
- Диапазон измерения 0 — 600 бар
- Стандартное устройство для подсоединения давления, G 1/4A ISO 228/1
- Для использования в промышленности при жестких условиях внешней среды, например, в насосах, компрессорах, пневматических системах и водоочистных установках.
Метрологические и механические характеристики
| Рабочая среда | Воздух, газы, жидкости (в т.ч. масла). | ||
| Тип измеряемого давления | абсолютное/относительное | ||
| Диапазоны измерений, бар | 0 – 1 …. 0 — 600 | ||
| Диапазон допустимых температур рабочей среды, °С | от -40 до 80 | ||
| Диапазон компенсированных температур, °С | от 0 до 80 | ||
| Предел допускаемой основной приведенной погрешности | ≤ 0,5 – 1 % диапазона измерений | ||
| Дополнительная погрешность на изменение температуры окружающего воздуха | ± 0,2 % диапазона измерений/10°C | ||
| Время реакции, мс | < 4 | ||
| Предельное давление перегрузки (статическое) | 6-кратный диапазон измерений, но не более 1500 бар | ||
| Давление разрыва чувствительного элемента | >6-кратный диапазон измерений, но не более 2000 бар | ||
| Технологическое соединение | внешняя резьба G1/4”A DIN 3852 стандартно | ||
| Материал частей контактирующий со средой | нержавеющая сталь AISI 316L | ||
| Корпус | нержавеющая сталь AISI 316L, класс защиты IP 65 или IP 67 (в зависимости от типа электрического присоединения) | ||
| Виброустойчивость | синусоидальное воздействие | 5-25 Гц амплитудой 15,9 mm-pp, 25-2000 Гц с ускорением 20g | |
| случайное воздействие | 5 – 1000 Гц с ускорением 7,5g | ||
| Устойчивость к ударам | удар 500 g в течении 1мс to IEC 60068-2-27 | ||
| Масса, кг | 0,2 – 0,3 | ||
Электрические характеристики
| Выходной сигнал | 4 – 20 мА (стандартно) | 0-5 В, 1-5 В, 1-6 В | 0-10 В, 1-10 В |
| Защита от неправильного включения полярности | есть | ||
| Напряжение питания Uпит, В | 9 — 32 | 9 — 30 | 15 — 30 |
| Номинальный ток, мА | — | ≤ 5 | ≤ 8 |
| Предельный ток, мА | 28 | — | — |
| Влияние изменения Uпит на точность | ≤ 0,05% диапазона измерений/10 В | ||
| Выходное сопротивление | — | ≤ 25 Ом | ≤ 25 Ом |
| Сопротивление нагрузки, Ом | RL≤( Uпит-9)/0,02 | RL>10 кОм | RL>15 кОм |
| Электрическое соединение | стандартно штекер DIN 43650 | ||
Обозначение при заказе
